自进式管棚

一、自进式管棚的介绍：

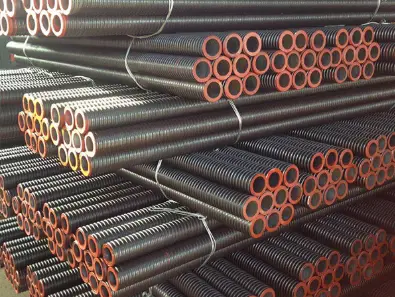

采用优质高碳钢滚扎成全螺纹状杆体，具有拉断荷载大，经向剪阻力高，切向剪切力大，抗扭曲力及抗冲击折断的韧性好。广泛应用于难以成孔围岩的支护、超前支护、档护围护、棚户及扩建、治理围岩病毒工程。

二、自进式管棚的结构：

螺母：能将围岩应力集中传递到垫板上。

拱型垫板：能承受更大的围岩应力。

止浆塞：使注浆保持一定压力以充分填充围岩空隙。

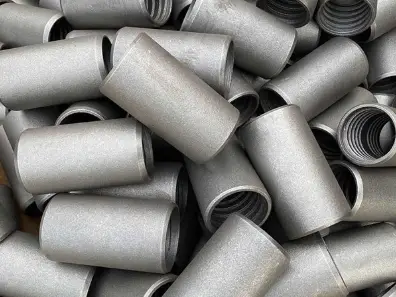

锚杆体：全长国际标准波形连续螺纹，便于安装钻头，连结套，禁固螺母;并能任意切割和连接加长。管棚连结套：使管棚能边钻进边加长至设计的深度。

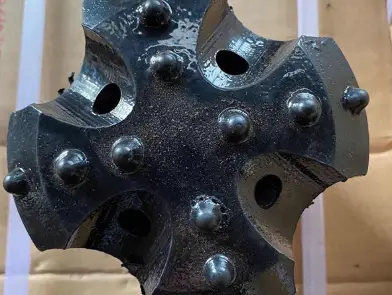

合金钻头：具有较强穿透力，使管棚能穿过各类岩石。

三、自进式管棚的特点：

1)管棚可以配用穿透力强的合金钻头，在凿岩机的作用下，可以轻易穿透各类岩石。

2)管棚具有连续的国际标准波形螺纹，可以作为钻杆配合钻头完成钻孔成锚孔。

3)作为钻杆的管棚体无需拨出，其中空可作为注浆通道，从里至外进行注浆。

4)止浆塞使注浆能保持较强的注浆压力，充分地填充空隙，固结破碎岩体，高强度的垫板，螺母可以将深层围岩应力均匀传递到洞壁围岩上，达到围岩与锚杆互为支护的目的。

5)高强度的连结套使用自进式管棚具有边钻进边加长的特性，可适用于较狭小的施工空间，实现了特长锚杆加固围岩的设计意思。

6)由于该管棚三位一体的功能使得它在各类围岩条件下施工时，不需套管护壁，预注浆等特殊手法也能形成锚杆孔并保证锚固与注浆效果。

注：自进式管棚的主要区别在于钻头的质量,长度也可根据用户需要订做特殊长度。

四、自进式管棚工艺工法概况：

管棚超前支护法是近年发展起来的一种在软弱围岩中进行隧道掘进的新技术。管棚法作为隧道施工的一种辅助方法，在软岩隧道施工中穿越破碎带、松散带、软弱地层，涌水、涌砂层发挥了重要作用。管棚是利用钢管作为纵向支撑，钢拱架作为横向环形支撑，构成纵、横向整体，不仅沿隧道纵向具有梁结构的作用，在横断方向还具有拱形结构支护效果。由于其刚度较大，因此能够很好的阻止和限制围岩变形，并能提前承受早期围岩压力。

目前，管棚在隧道工程中较常采用，尤其是洞口位置处，围岩多风化破碎，岩质较差，为保证其进洞安全，常采用管棚作为超前支护。对于一些松散破碎的软弱围岩，采取常规的管棚施工工艺，成孔困难，套管推进不到位，管棚施工质量无法保证，可采取跟管钻机对于软弱围岩管棚施工。

管棚的成孔方式主要有两种：一是管棚引孔顶入法，当钻进地层易成孔时，一般采用先钻孔、后插管得方法，即钻孔完成经查合格后，将管棚连续接长，由钻机旋转顶进将其装入孔内;二是管棚跟管钻进法，当地质状况复杂，遇有砂卵石、岩堆、漂石或破碎带不易成孔时，可采用跟管钻进工艺，即将套管及钻杆同时钻入，成孔后取出钻杆，顶入管棚，拔出外套管。
